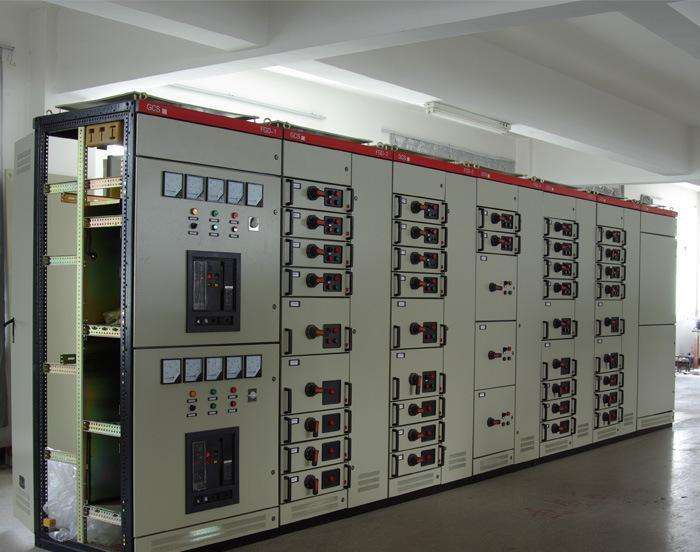

GCS型低壓抽出式開關柜(以下簡稱裝置)是電力工業部和機械工業部聯合設計組根據行業主管部門、廣大電力用戶及有關設計單位的要求設計研制而成的。該裝置符合國情，具有較高技術性能指標，能夠適應電力市場發展需要并具有與現有引進設備競爭的能力。目前GCS型低壓抽出開關柜已被電力用戶廣泛選用。

        1.產品特點：

        ①提高了轉接件的熱容量，較大幅度降低由于轉接件的溫升給接插件、電纜頭、間隔板帶來的附加溫升；

        ②功能單元之間和隔室之間分隔清晰可靠，可防止故障的擴大，將故障局限在最小范圍內；

        ③采用標準模塊設計：有五個尺寸系列標準單元，用戶可根據需要任意選用組裝；

        ④技術性能高：MCC柜垂直母線額定短時耐受電流為80kA，水平母線采用柜臺平置式排列布局，能承受176kA的峰值耐受電流，達到當代國際水平；

        5.功能單元之間、隔室之間的分隔清晰、可靠、不因某一單元的故障而影響其他單元工作，使故障局部在最小范圍；

        ⑥母線平置式排列使裝置的動、熱穩定性好，能承受80/176KA短路電流的沖擊；

        ⑦MCC柜單柜最多可至22回路，充分考慮了大單機容量發電廠、石化系統行業自動化電動門（群）的需要；

        ⑧裝置與外部電纜的連接在電纜室中完成，電纜可以上、下進出，零序電流互感器放置在電纜室內，安裝維修方便；

        ⑨同一電源配電系統可以通過限流電抗器匹配限制短路電流，穩定母線電壓在一定的數值，可部分降低對元器件的短路強度的要求；

        10抽屜單元有足夠數量的二次接插件（一單元及以上為32對，二分之一單元為20對）可滿足計算機接口和自控回路對接點的要求。

        2.應用范圍：

        裝置適用于交流50（60）HZ，額定工作電壓380（660）V，額定電流為4000A以下的發、供電系統，作為發電廠、變電所、石油、化工、冶金、紡織、高層建筑等行業和自動化程度高，要求與計算機接口的場所，作為配電、電動機集中控制、無功功率之補償。

        3.技術參數：
